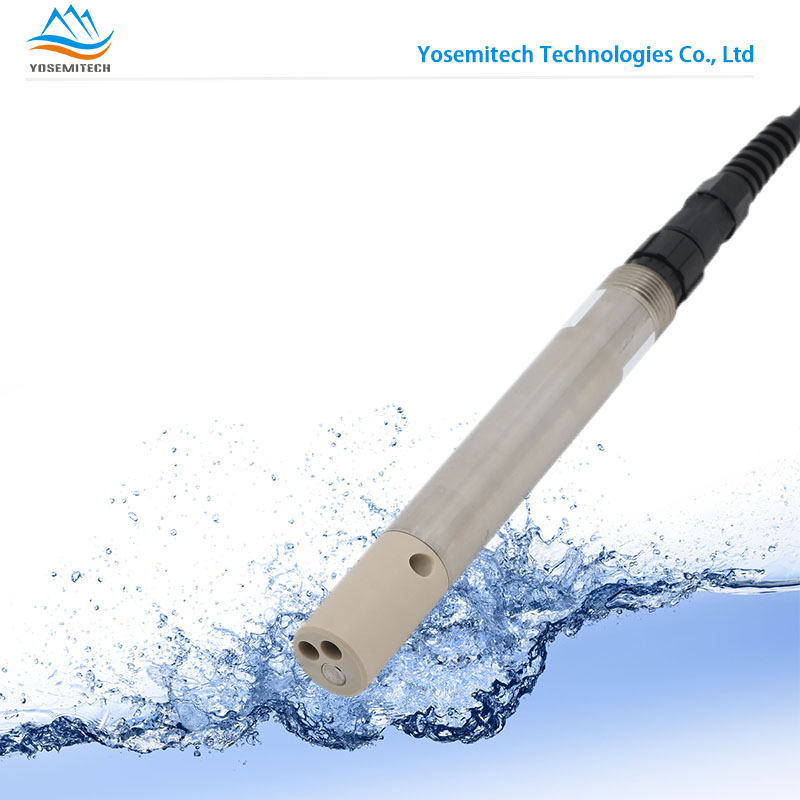

Y521-A在線電導率（鹽度）傳感器簡介
禹山傳感推出的 Y521-A在線電導率（鹽度）傳感器，采用國際領先的四電極技術，RS485 數字接口、支持 MODBUS 協議。相比傳統的兩電極傳感器精度更高、測量范圍更廣、穩定性更佳。
傳感器特點：
RS-485 數字式傳感器，標準 MODBUS 協議；
同步輸出電導率、鹽度、TDS 及溫度等參數；
內置溫度傳感器，自動溫度補償；
抗極化效應強，可長期在線使用。
Y521-A在線電導率（鹽度）傳感器參數
產品名稱 | Y521-A 電導率（鹽度）傳感器 |
測量原理 | 四電極 |
電導量程 | 0.001-5mS/cm或0.001-100mS/cm |
電導精度 | ±1%或0.01mS/cm（取大者） |
鹽度量程 | 0-2.5ppt或0-80ppt |
鹽度精度 | ±0.05ppt或±1ppt |
TDS量程 | 0-3200mg/L或0-64000mg/L |
溫度范圍 | 0-50℃ |
防護等級 | IP68 |
接口 | 支持RS-485， MODBUS協議 |
功耗 | 0.2W（建議供電：DC 9-24V，＞500mA） |

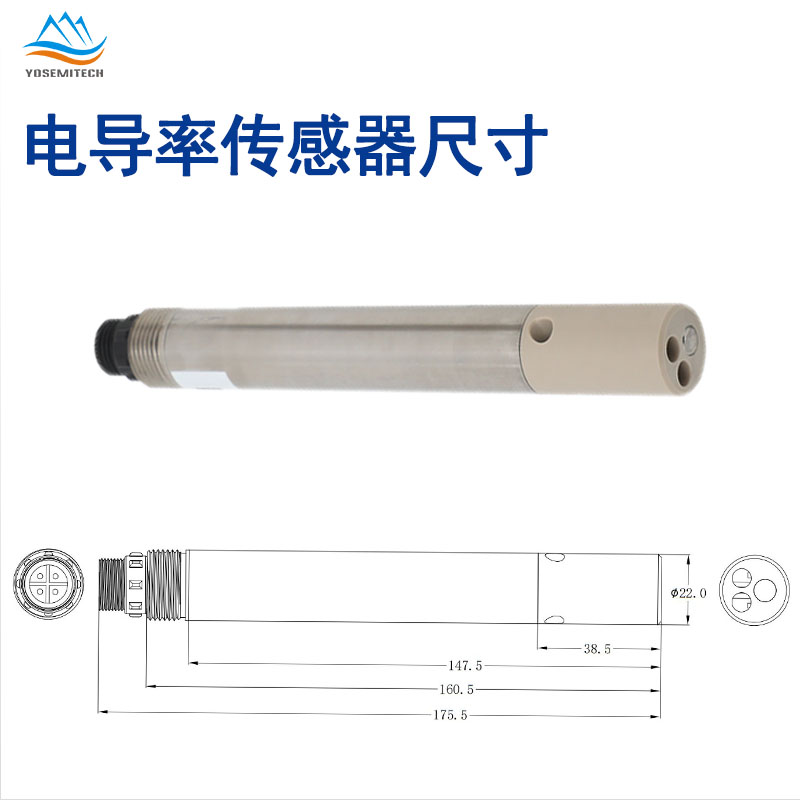

尺寸 | Φ22mm*175.5mm |
線纜長度 | 10米（默認），可定制 |
校準 | 1點或2點校準 |
外殼材料 | 鎳+PEEK+鈦合金 |
※以上技術參數均為實驗室標液環境下數據；傳感器壽命和維護校準頻率與實際現場工況有關。※
蘇州禹山傳感科技有限公司
Y521-A四電極電導率（鹽度）傳感器.pdf
Y521-A電導鹽度傳感器校準視頻.mp4
Y521-A 電導率鹽度傳感器校準步驟

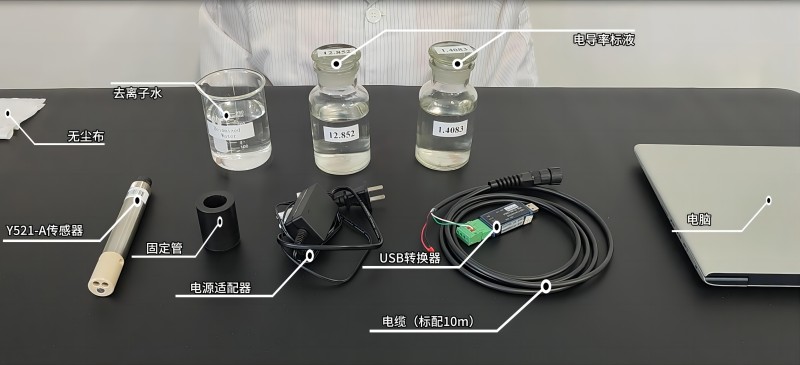

1、所需器具及原材料
所需器具：250mL燒杯2個，固定管1個，手套1付
原材料：1.4083mS/cm電導率標液，12.852mS/cm電導率標液
2、校準步驟
Y521-A禹山四電極電導率鹽度傳感器支持1點和2點校準。
1點校準在1.4083mS/cm中完成，改變傳感器的k值；
2點校準在1.4083mS/cm和12.852mS/cm的標液中完成，改變傳感器的k值和B值。
（1）1點校準步驟（改變K值）
第1步：在250mL瓶中放入適量的1.4083mS/cm電導率標液，將傳感器放入瓶中，輕輕搖晃傳感器以去除傳感器前端的氣泡；
第2步：將連接好傳感器線纜的RS485轉USB接頭插入電腦，在電腦上打開SmartPC測試軟件，下拉“Port”，選擇相應的COM口，然后測量”，得到電導率，TDS和溫度的實時測量值；

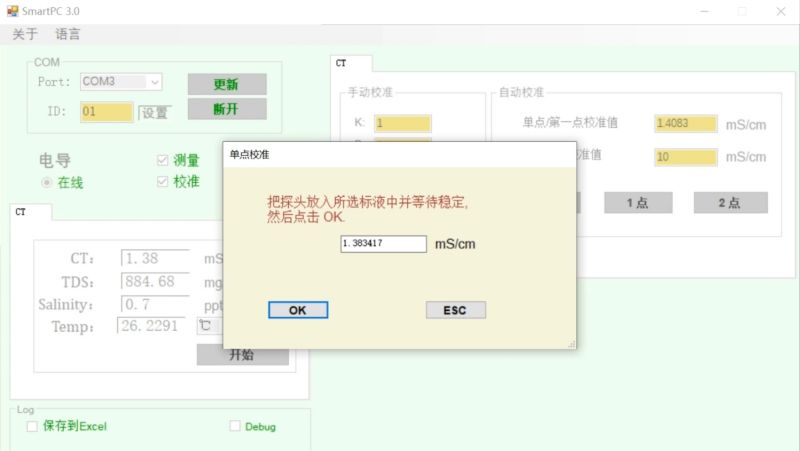

第3步：點擊“停止”結束數據測量，然后點擊“校準”。在“自動校準”界面下，寫入“單點/第一點校準值”是1.4083，點擊“1點”進行一點校準，等待彈出窗口中的數值穩定，點擊“OK”完成校準。再點擊剛才的“獲取”，檢查K值是否正確寫入；
第4步：在“CT”界面下點擊“開始”，得到電導率，TDS，鹽度和溫度的實時測量值，檢查電導率值是否接近1.41mS/cm，驗證一點校準是否成功。
（2）2點校準步驟（改變K值和B值）
第1步：在250mL瓶中放入適量的1.4083mS/cm電導率標液，在另一個250mL瓶中放入適量的12.852mS/cm電導率標液；
第2步：將傳感器放入裝有1.4083mS/cm電導率標液的燒杯中，輕輕搖晃傳感器以去除傳感器前端的氣泡；
第3步：將連接好傳感器線纜的RS485轉USB接頭插入電腦，在電腦上打開SmartPC測試軟件，點擊“連接”和“測量”，然后點擊“開始”，得到電導率，TDS，鹽度和溫度的實時測量值；

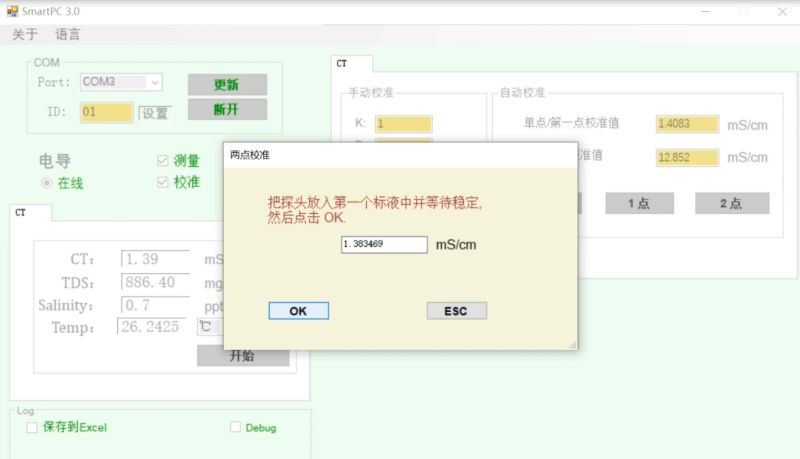

第4步：點擊“停止”結束數據測量，然后點擊“校準”。在“自動校準”界面下，寫入“單點/第一點校準值”是1.4083，“第二點校準值”是12.852，點擊“2點”進行兩點校準，等待傳感器在第一個標液中校準值趨于穩定，點擊“OK”，然后用蒸餾水或去離子水將傳感器清洗干凈后擦干，將放入裝有12.852mS/cm電導率標液的瓶中，等待傳感器在第二個標液中校準值趨于穩定，點擊“OK”完成校準。再點擊剛才的“獲取”，檢查K值和B值是否正確寫入；
第5步：在“CT”界面下點擊“開始”，得到電導率，TDS，鹽度和溫度的實時測量值，檢查電導率值是否接近12.85mS/cm，驗證兩點校準是否成功。
