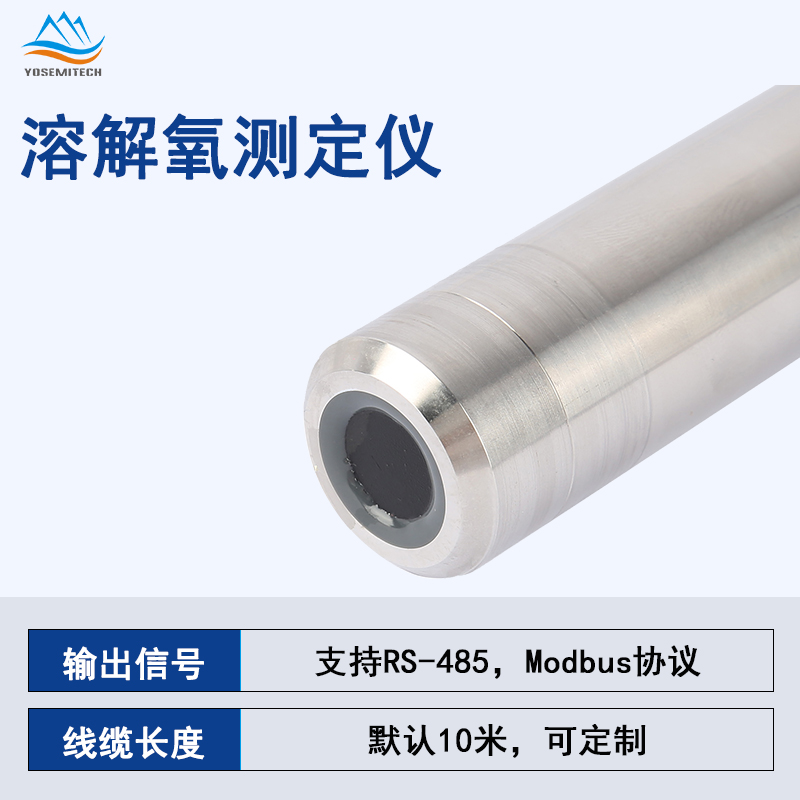

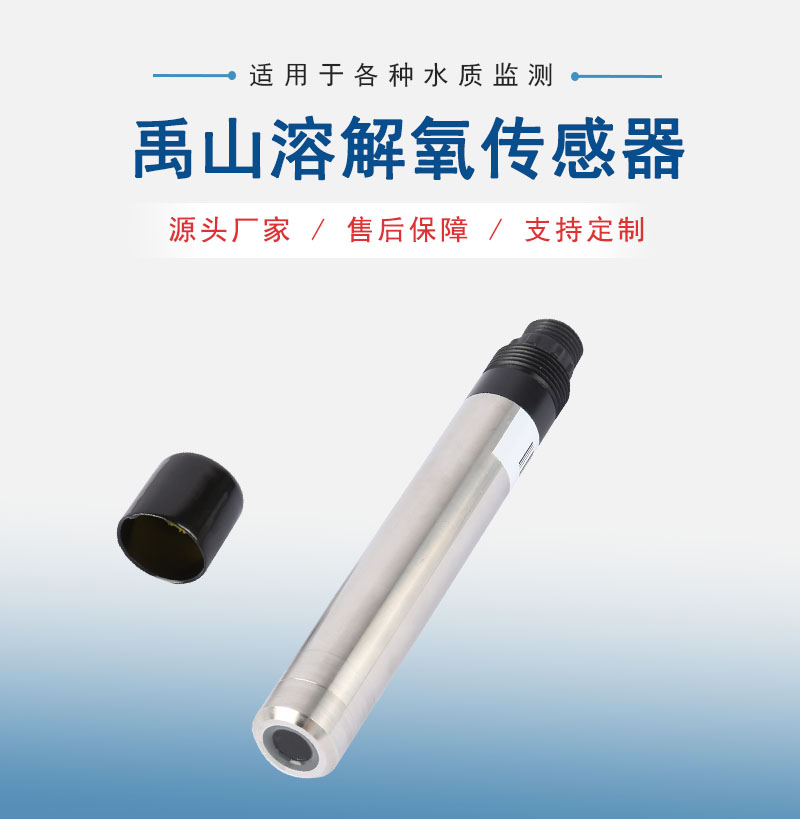

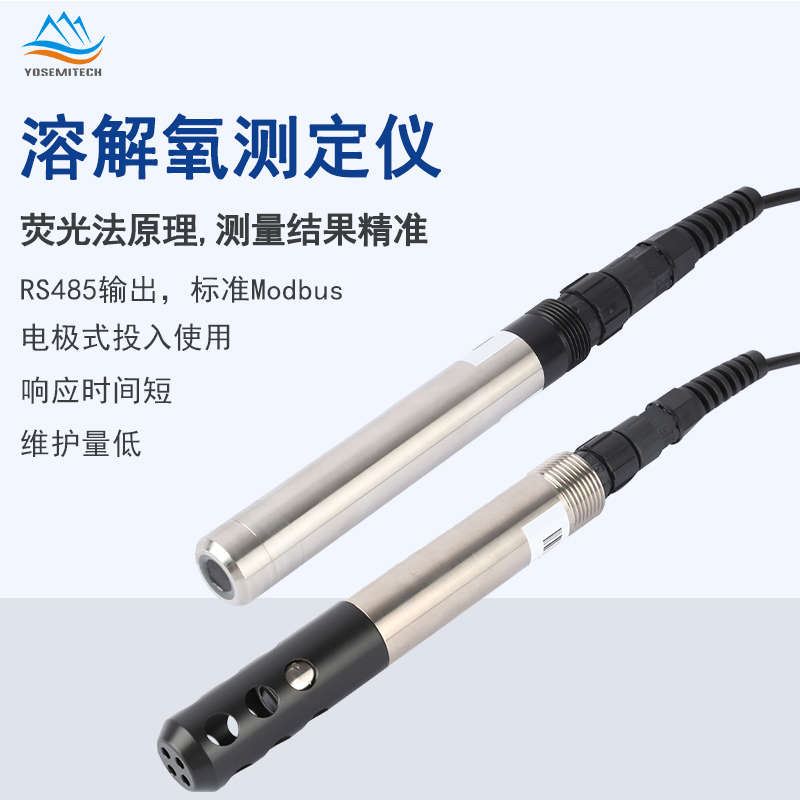

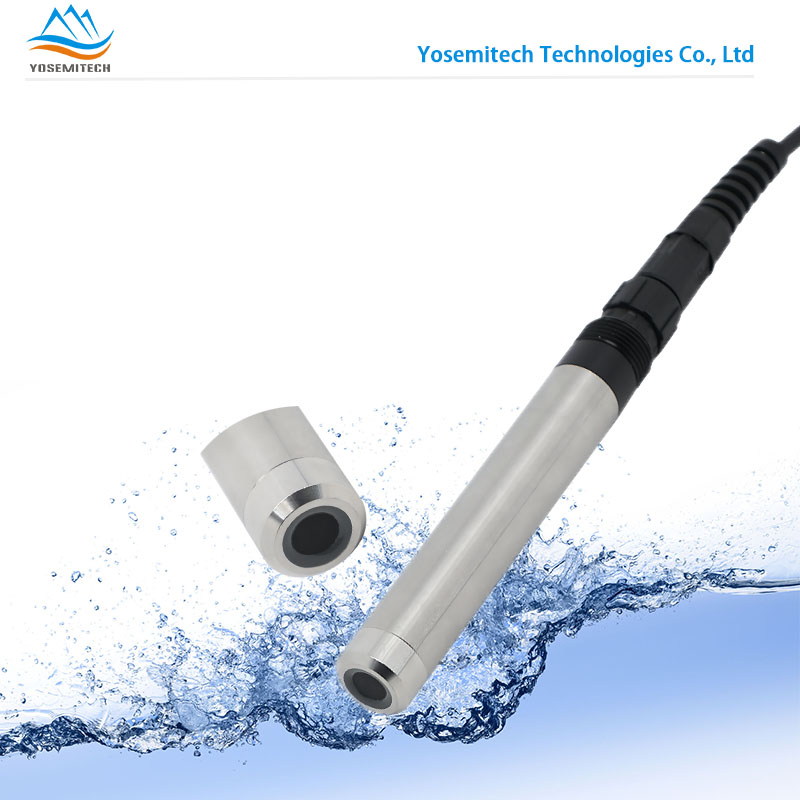

養殖專用熒光法溶解氧傳感器簡介
禹山ODO系列養殖專用熒光法溶解氧傳感器，專為養殖市場量身定制，采用禹山自主研發的熒光材料。不消耗氧，無流速限制，無需電解液，免于維護和校準，抗干擾能力強，具有出色的穩定性。內置溫度傳感器，自動溫度補償。數字式RS485輸出，集成應用更方便。

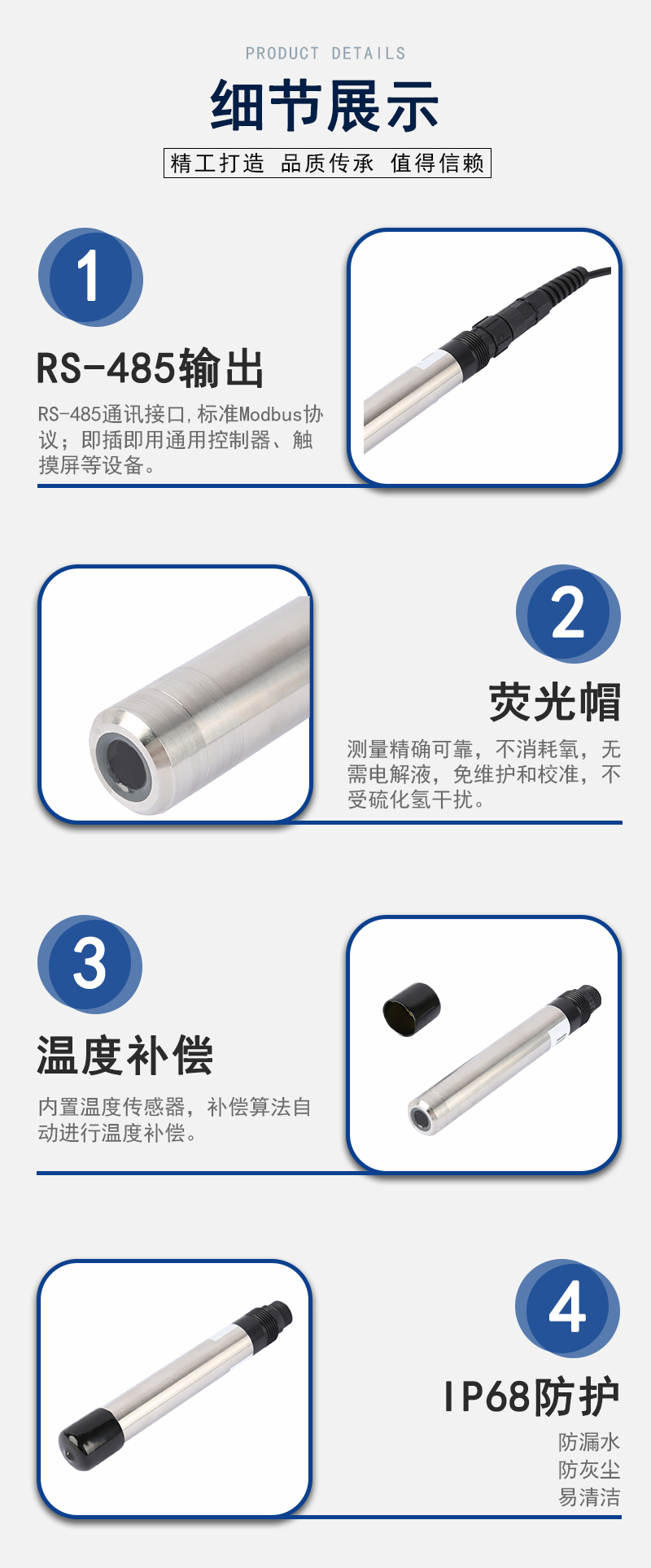

傳感器特點：
數字傳感器，RS485 輸出，MODBUS協議 ；
無需電解液、抗干擾強、無需頻繁校準；不消耗氧，沒有流速限制；
內置溫度傳感器，自動溫度補償；
專為養殖市場量身定制，具有超高的性價比。
養殖專用熒光法溶解氧傳感器參數
產品名稱 | 溶解氧傳感器 |
型號 | Y505-A |
測量原理 | 熒光法 |
范圍 | 0-20mg/L或0-200%飽和度 |
精度 | ±3% |
溫度范圍 | 0-50℃ |
最大水深 | 30米 |
防護等級 | IP68 |
接口 | RS-485，MODBUS協議 |
功耗 | 0.1W（建議供電：DC 9-24V，電流>50mA） |
裝配 | M22*1.5(選配件可轉NPT3/4螺紋)，浸入式安裝 |
尺寸 | Φ22mm*152.7mm |
線纜長度 | 10米（默認），可定制 |
校準 | 1點或2點校準 |
外殼材料 | 316L/鈦合金 |
※以上技術參數均為實驗室標液環境下數據；傳感器壽命和維護校準頻率與實際現場工況有關?！?/span>
蘇州禹山傳感科技有限公司
Y505-A養殖專用溶解氧傳感器.pdf
Y505-A使用視頻.mp4
Y505-A校準視頻.mp4
Y505-A溶解氧傳感器校準步驟

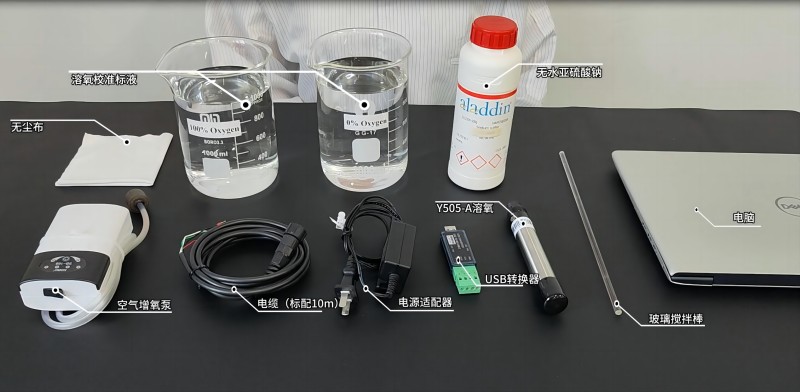

1、所需器具及原材料
所需器具：1L燒杯2個，玻璃攪拌棒1根，增氧泵1個，手套1付
原材料：無水亞硫酸鈉（CAS:7757-83-7），蒸餾水或去離子水
2、校準步驟
禹山傳感養殖溶解氧傳感器用戶校準方法有兩種：1點校準和2點校準；
1點校準在100%氧水中完成；2點校準在0%氧水中100%氧水中完成。
（1）一點校準步驟（改變K值）

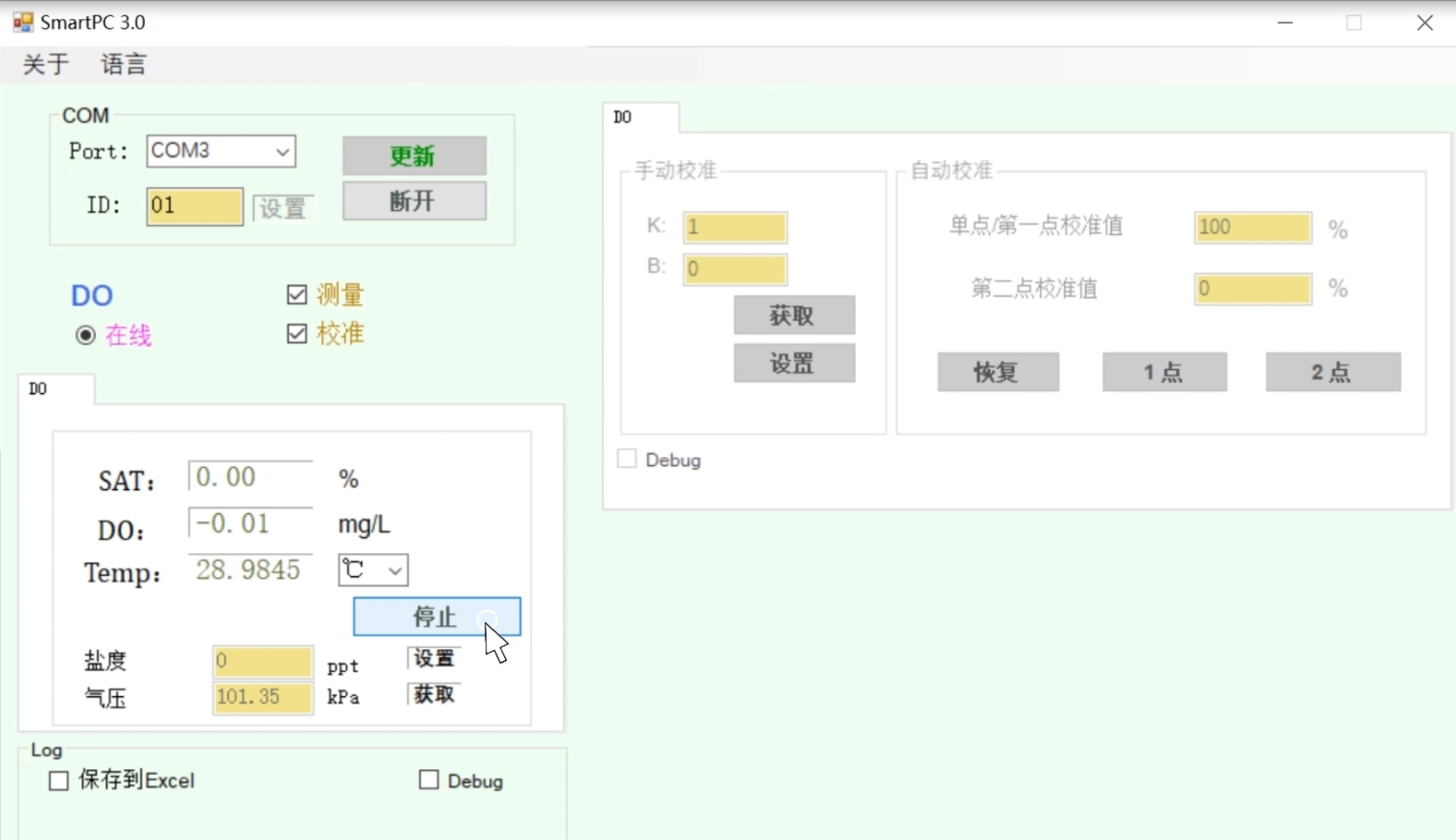

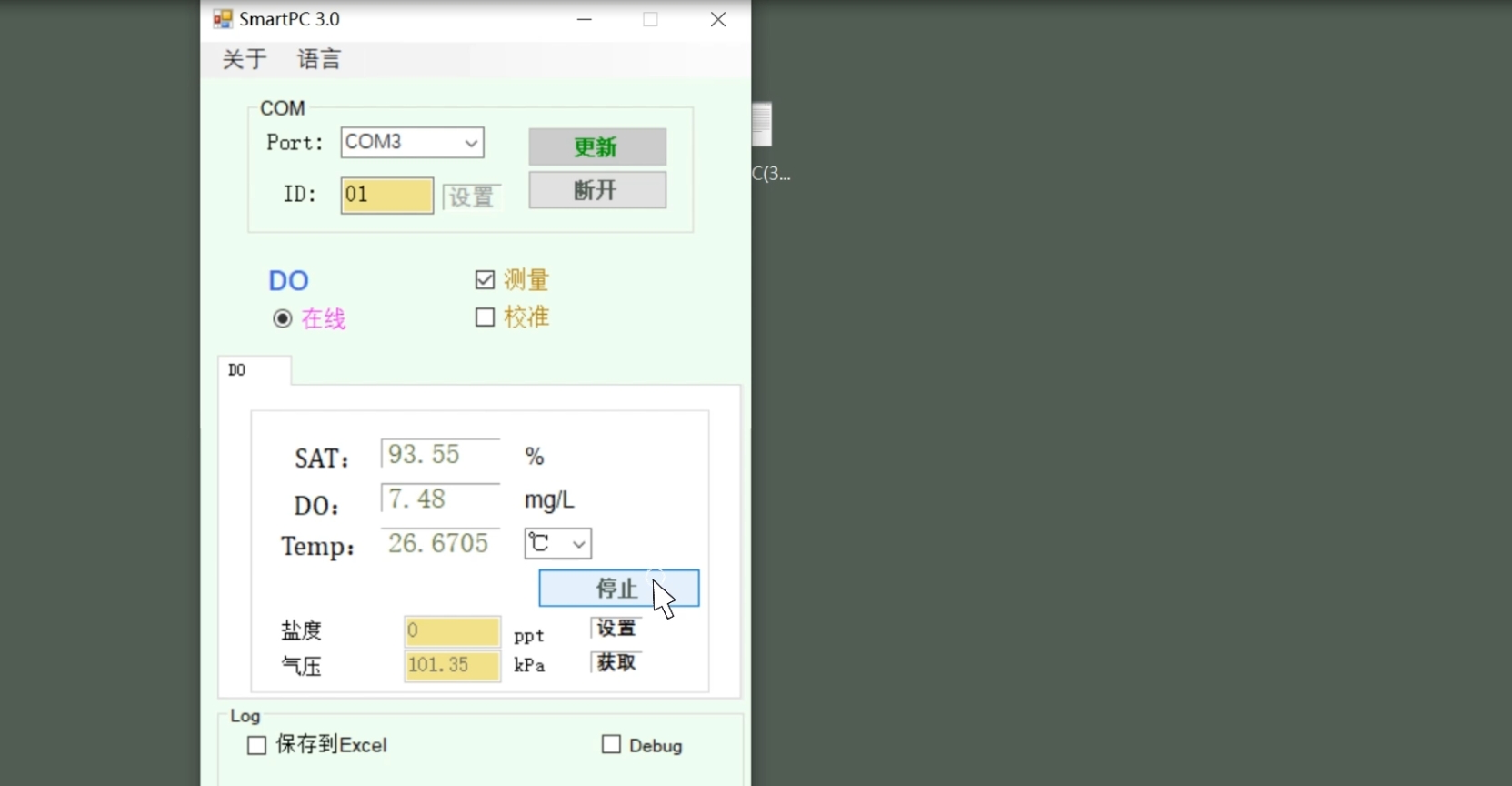

第1步：在電腦上打開禹山SmartPC軟件，點擊“連接”和“測量”，然后點擊“開始”，得到溶解氧百分比、溶解氧和溫度的實時測量值；
第2步：點擊“停止”，結束數據測量，然后點擊“校準”。在“自動校準”界面下，“單點/第一點校準值”輸入值為100，點擊“1點”進行一點校準，等待彈出窗口中的數值穩定，點擊“OK”完成校準。
第3步：在“DO”界面下點擊“開始”，得到溶解氧百分比、溶解氧和溫度的實時測量值，檢查溶解氧百分比是否接近100%，驗證一點校準是否成功。
（2）兩點校準步驟（改變K值和B值）
第1步：在電腦上打開SmartPC測試軟件，點擊“連接” 和 “測量”，然后點擊“開始”，得到溶解氧百分比、溶解氧和溫度的實時測量值；

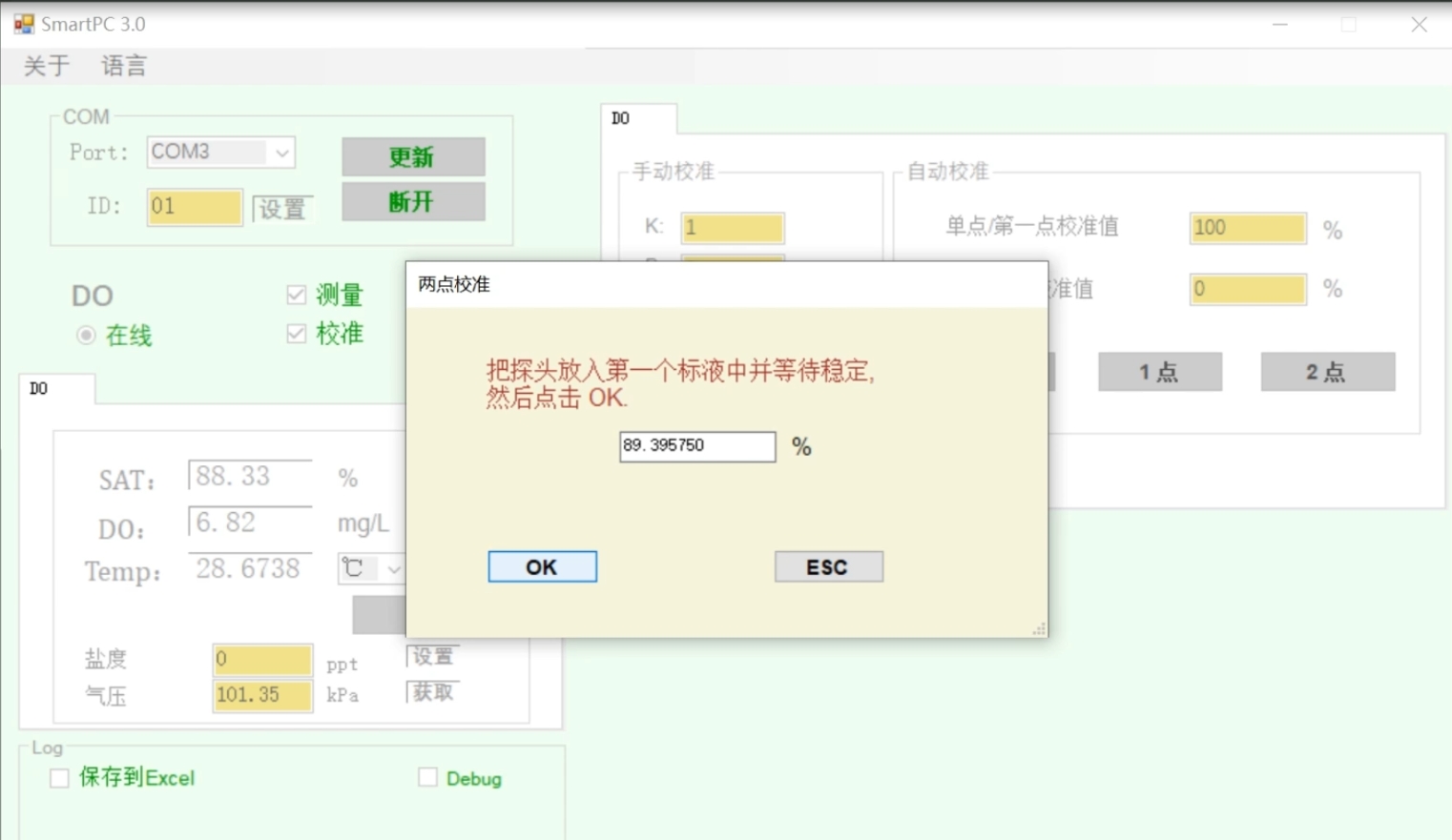

第2步：點擊“停止”，結束數據測量，然后點擊“校準”，在“自動校準”界面下，將“單點/第一點校準值”改為100，“第二點校準值”改為0，點擊“2點”進行兩點校準，然后將傳感器置入第一個標液中并等待彈出窗口中的數值穩定，點擊“OK”。

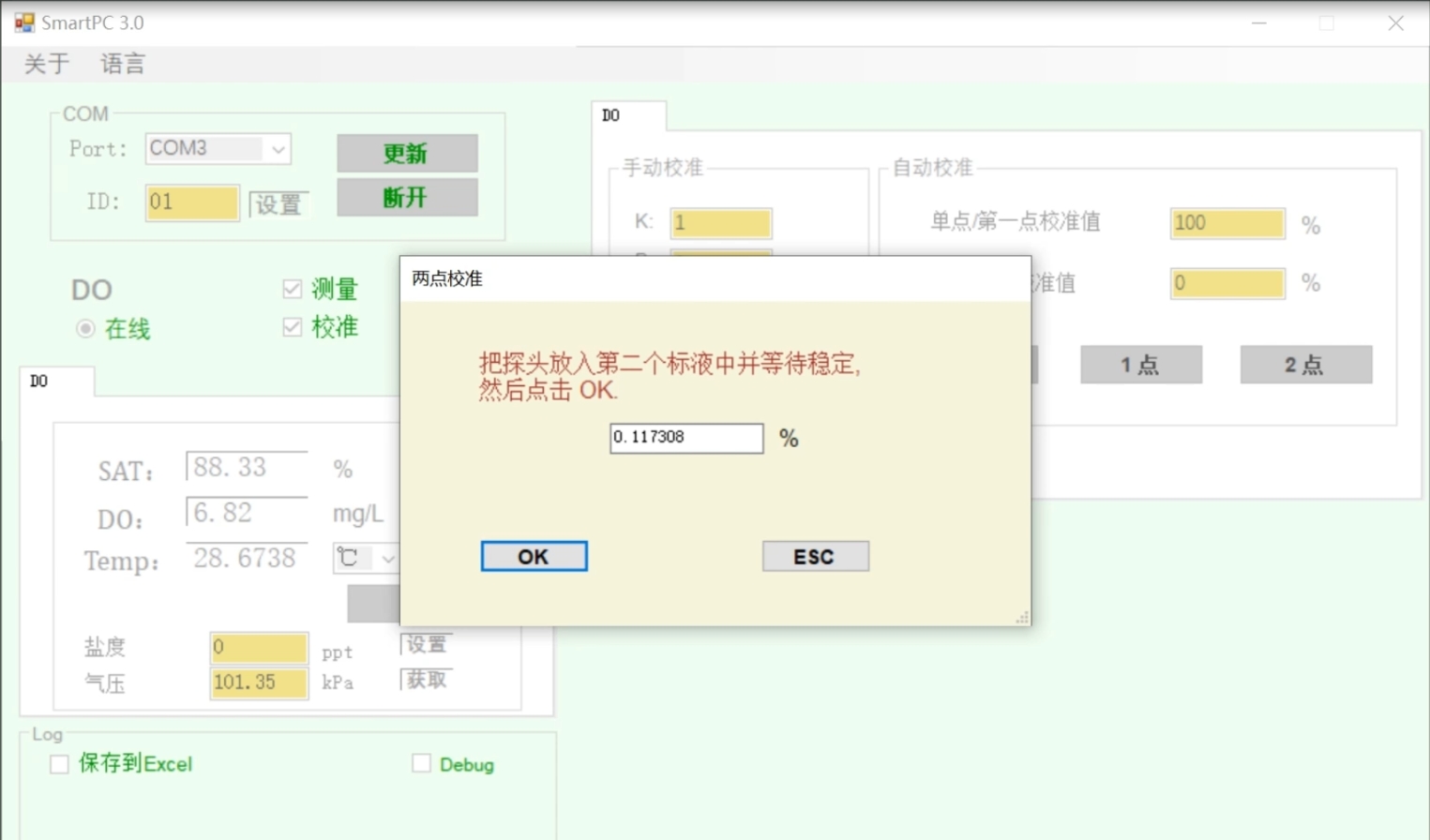

然后將探頭放入第二個標液中的0%氧水中并等待彈出窗口中的數值穩定，點擊“OK”，完成校準。再點擊剛才的“獲取”，檢查K值和B值是否正確寫入。
第3步：在“DO”界面下點擊“開始”，得到溶解氧百分比、溶解氧和溫度的實時測量值，檢查溶解氧百分比是否接近0%，然后將傳感器放入100%氧水中，得到溶解氧百分比、溶解氧和溫度的實時測量值，檢查溶解氧百分比是否接近100%，驗證兩點校準是否成功。
